产品详情
电力线载波调制解调器 PLC高速电力猫
编号 : JYPLC2000
产品详情

全新工业级高速电力猫/电力载波调制解调器!同时适应多种类型接口(串口、CAN、以太网口)到电力线的调制与解调!

200兆极速!300米内自由传输!

无需布线,即插即用!拿到手只需接上电源与相应接口即可演示/开发你的应用!

采用国际电力猫1.0 Turbo标准,与现行的网络协议IEEE 802.3 / 802.3u 10/100Mbps RJ-45、串口协议RS232/RS485/RS422、以及CAN总线协议完全相容,即插即用,无需任何安装设定!超高标准的56-bit/ 128-bitDES数据加密技术数据传输安全更有保障!

产品型号:JYPLC2000

电力线通信(Power Line Communication: PLC)是指利用电力线传输数据、话音和视频信号的一种通信方式。该技术可以在不重新布线的基础上,用现有电力线实现数据、语音和视频等多业务的承载。PLC作为一种接入技术,是宽带网络最后一公里、区域性数据集抄、特殊场合安防监控、智能家居等应用领域的有效解决方案。菁扬科技致力于PLC技术的研究,从事高速PLC产品的全套软硬件设计和开发,形成一系列工业级PLC应用产品/模块,愿与各界积极开展PLC项目合作,力争成为最优秀的PLC产品设计专家,真诚期待与您的合作!

产品特点:

1. 200兆极速传输!工业现场、机顶盒、电缆电视、IPTV、音响多媒体流均可用电力猫传输。

(2)300米内自由,免安裝免设定的即插即用上网/音响/IPTV.

(3)采用国际电力猫1.0 Turbo标准,即插即用,无需任何安装设定。

(4)多类型接口适应,应用性强。具备RS232/RS485/CAN/以太网接口,与现行的网络协议IEEE 802.3 / 802.3u 10/100Mbps RJ-45、串口协议RS232/RS485/RS422、以及CAN总线协议完全相容。

(5)超高标准的56-bit/ 128-bitDES数据加密技术使电力猫传输安全更有保障。

(6)不需布线--利用既有电力线当传输媒介。可以直接连接到电网上(L,N);所谓傻瓜型,用户无需关心它的协议。

(7)不受阻碍--没有无线网络传输死角发问题。

(8)即插即用--无须设定,只要有电源插座处处可以上网。

(9)与环境的高相容性--信号传输稳定,不受在周围高功率电器设备干扰。

(10)多点广播—200 Mbps传输速率具有Multicast(多点广播)功能,可使视频/影音传输更顺畅。

电力猫技术特色与优势

实现成本低由于可以直接利用已有的配电网络作为传输线路,所以不用进行额外布线,从而大大减少了网络的投资,降低了成本。范围广电力线是覆盖范围最广的网络,它的规模是其他任何网络无法比拟的。电力线通信技术可以轻松地渗透到每个家庭,为互联网的发展创造极大的空间。高速率电力猫能够提供高速的传输。目前,电力猫可获得200Mbps速率,所具有的性能远远高于拨号上网和ISDN,比ADSL更快!足以支持现有网络上的各种应用,更高速率的电力猫产品正在研发中。永远在线电力猫属于即插即用,不用烦琐的拨号过程,接入电源就等于接入网络!便捷不管在家里的哪个角落,只要连接到房间内的任何电源插座上,就可立即拥有电力猫带来的高速网络享受

真正实现“有插座的地方,就可以上网!

技术参数

1.基本参数

  • 供电:+12V/0.8A

  • 电源接口:航空插头

  • 峰值工作电流:1A@+12V DC

  • 待机工作电流:80mA@+12V DC

  • 数据接口:RS232/485/CAN/以太网

  • 工作环境:90~220VAC50/60Hz

  • 通讯距离:≤300m(轻负载条件下,通讯距离可能大于300m)

  • 工作温度:-25~70

  • 工作相对湿度:95%@+40

  • 尺寸:155*147*41mm

  • 数据接口波特率可设

  • 调制方式:DCSK

  • 载波频率:100kHz~400kHz

  • 数据传输率:7.5kbps,5kbps,2.5kpbs(自适应)

  • 支持永远在线

  • 自动中继,自动组网:7

  • 支持标准:CB/FCC/Homeplug

2.应用相关

  • 点对点通信

  • (多)终端←→数据中心

  • 自定义组网

  • 广播式通信

    应用领域

  • 电力集中抄表

  • 电力远程配电

  • 城市路灯监控

  • 煤气、自来水集中抄表

  • 供热系统实时监控与维护

  • 智能交通监控

  • 无人值守机房仓库监控等

系统演示

   通过电力线将与PLC2000相连的所有用户设备构建成一个数据网络,实现数据远程透明传输,完成电力线网络的数据集采和点对点通信。PLC2000可广泛应用于工业控制、电力抄表、路灯监控、道路交通、安防监控等行业

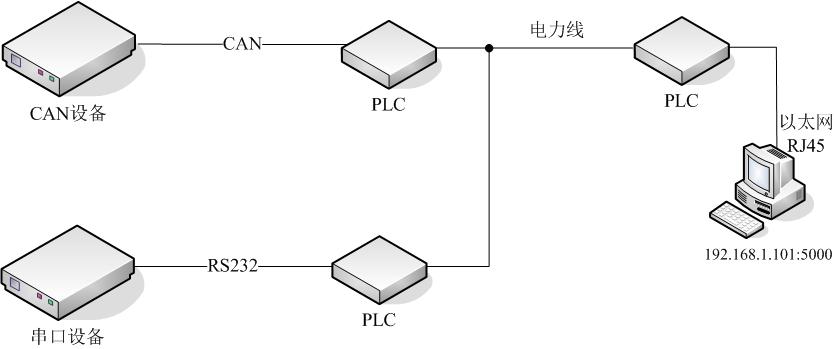

 多制式信号混合传输

   用户根据需要,将现场串口设备与PLC2000连接,现场CanPLC2000连接,分别将串口信号与Can信号调制到电力线上传输,终端则通过PLC2000将信号统一解调为以太网信号送至PC机处理显示。传输示意图如下:

点到点的连接

   用户根据需要,自定义实现指定设备间的电力线通信,即串口到串口的连接方式,现场设备通过串口分别与PLC2000连接,传输示意图如下:

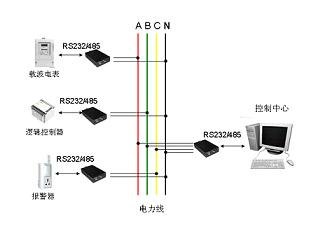

到中心的连接(数据采集)

   利用电力线数据远程透明传输功能,快速构建起一个基于电力线网络数据集采系统,适用于工业控制、电力抄表、路灯监控、道路交通、安防监控等行业,示意图如下:

产品清单:

      PLC2000 一个;

  电源线1根(已做好航插接头);

  串口线1根(已做好航插接头);

      CAN线1根(已做好航插接头);

  以太网线1根(已做好航插接头);

  光盘1张(内含有最新的上位机演示软件、配置软件、开发手册和说明资料)
