RFID实时定位系统开发套件
编号 : JYNRFLoc
产品详情

RFID感知定位系统开发套件简介

为了便于应用业界最先进的RFID技术开展实时定位系统(RTLS)的物联网应用与设计开发,菁扬科技&翎跃电子携手倾力打造提供该款基于2.4GHz无线SOC的有源RFID感知定位开发系统。其优越的性能,出众的性价比,在感知、识别、定位等物联网领域具有出众的竞争优势!·

该开发套件运用先进的微功耗技术、智能感知技术,有源射频识别技术,集成独有的实时定位算法,采用高增益、强抗干扰射频电路设计而成,可连续上电运行,满足工业等恶劣使用环境的功能要求。开发套件具有多种通信接口,便于在线调试,并可进一步二次开发通过组网布局扩展定位覆盖范围,适用于各种场景下的定位解决方案。电子标签采用高密度小体积SMD表面贴装,具有微功耗、小型化、远距离发射的特点,满足各类感知识别、定位应用。

1.套件组成

本开发套件包括一系列的软件、硬件和工具,用于演示如何利用我们的RFID技术实现定位功能。

本定位系统设定四个固定参考节点(参考标签)、一个移动节点(待定位的移动标签)和一个网关节点(读卡器)均处于同一场景中。移动标签不断对外发射射频信号,参考标签接受到该射频信号,通过检测获取自身与移动标签之间的感知范围,并将检测信息包发送给读卡器;将读卡器与上位机(PC电脑或工控机)进行连接,并在上位机上运行定位演示软件,即可显示移动标签相对于参考标签的感知范围以及相对位置,从而实现定位的功能。

为达到较好的定位效果,应尽量保证移动标签与固定标签之间没有障碍物,使移动标签与固定标签之间的通讯畅通,并有较精确的测距效果。

1.开发套件主要特点与功能

1)采用基于Nordic公司新一代的高速嵌入式SOC无线芯片NRF24LE1解决方案,将低功耗增强型51系列MCU和高速低功耗RF无线芯片完美集成到单颗芯片内部,提供高性价比的定位解决方案。

2)电子标签上电即可独立运行使用。主要IO功能接口全部引出,方便功能调试、测试评估与产品开发;无需任何底板,可作为独立模块使用或是系统集成,迅速投入工程开发。

3)将精确定位(坐标方式)与区域级定位(范围感知)相结合,自动选取最佳定位方式,并图形化显示定位效果。

4)采用先进的自适应射频定位算法,能够进行实时定位,最好精度可达2米。

5)在环境特别复杂、条件受限无法定位的情况下,可实现区域级的范围感知和目标身份识别。

6)可导入地图,图形化缩放定位场景视图,实现多分辨细节下的定位场景查看。

7)可自动记录定位过程数据,并实时保存;

8)可在我们底层源码基础上进一步做二次开发,扩展定位区域以及多定位单元组网,实现大范围定位覆盖。

9)支持对多个移动标签的同时定位;

10)附送定位系统底层源码以及全套定位算法,方便用户进行二次开发或系统集成!

2.技术参数

1)供电:读卡器DC5V供电/参考标签和移动标签3.3V供电

2)功率:读卡器<150mW;参考标签和移动标签<30mW(发射时)/1uA(待机或休眠)

3)工作频率:2.400GHz-2.4853GHzISM频段

4)工作方式:精确定位(坐标方式)或区域级定位(范围感知)

5)定位范围:单个定位单元不超过30*30米的区域

6)定位刷新间隔(周期):1秒到10秒,自动适应

7)系统容量:单个定位单元(典型情况下10*10米)最大容纳50个移动标签

8)读卡器通信接口:RS232串口

9)定位目标移动速度:最大200公里/小时

10)工作温度:-40+80

11)产品尺寸:

读卡器:70mm*40mm

标签:30mm*20mm (不含电池盒)

二 定位系统快速搭建

1.准备参考标签

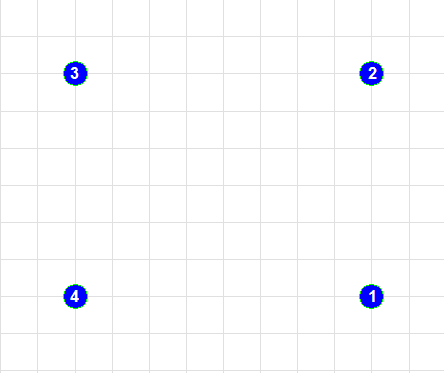

四个参考标签1234按下图方位顺序放置,并和实际场景下设计的坐标点一致。

摆放完成后,打开各参考标签的电源开关完成上电。

2.准备移动标签

打开移动标签电源开关,标签即开始工作。

3.连接PC/上位机

保证读写器与PC/上位机连接正常。

PC上需要安装USB串口的驱动程序。

4.运行定位演示软件

打开系统演示软件。

4.1选择串口—连接设备

4.2坐标调整

4.3参数调整

4.4开始定位

4.5射频标定

4.6导入地图

4.7缩放查看

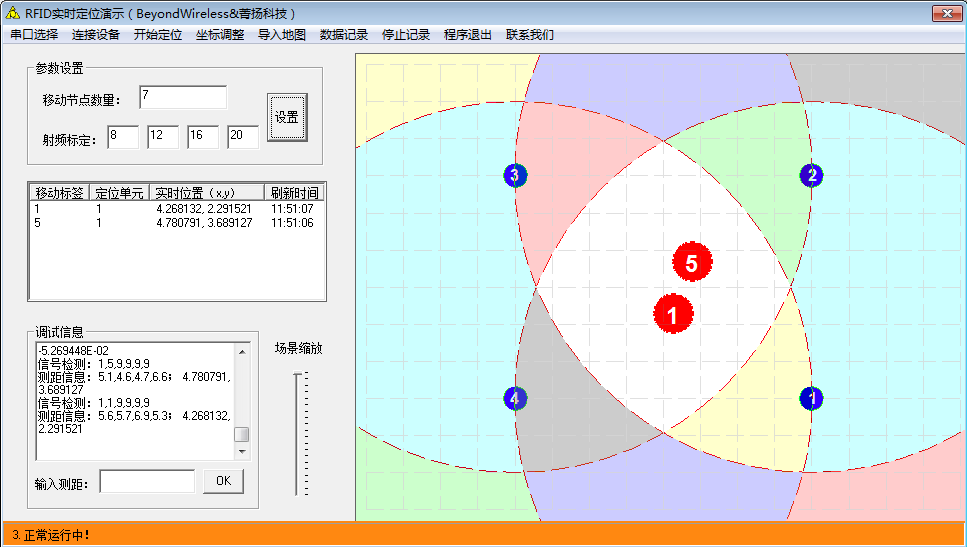

4.8对多个移动标签同时定位

该定位系统完全支持支持对多个移动标签的同时定位,并实现图形化场景显示。注意参数设置里的移动节点数量要大于场景里的所有移动标签ID编号。

4.9信息记录

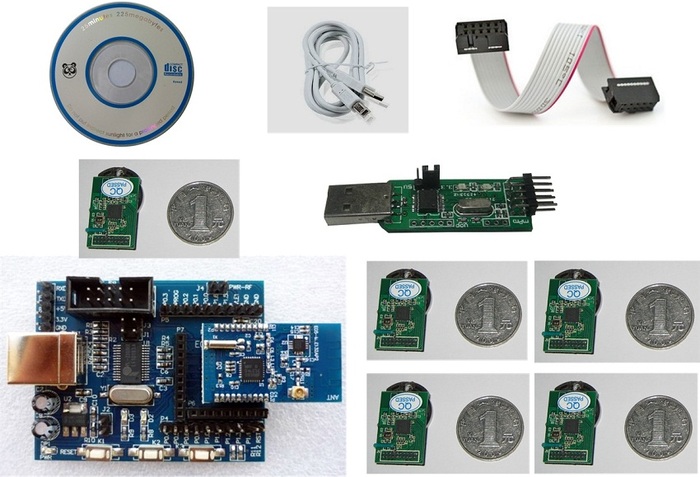

三 发货清单:

1.硬件清单:

2.软件清单:

  • 拿到手即可演示应用

  • 100%原理图[读卡器、参考标签、移动标签]

  • 100%源码[定位系统的所有板子(读卡器、参考标签、移动标签)的源码程序]

  • 提供上位机演示软件源码程序
